Grundleitungsplan erstellen: Profi-Guide für Ihre Entwässerung

Wer ein Haus baut, saniert oder kauft, verbringt meist viel Zeit mit der Auswahl von Bodenbelägen, Wandfarben oder der neuen Einbauküche. Doch die kritischste Infrastruktur einer Immobilie bleibt für das bloße Auge unsichtbar. Sie verläuft tief im Erdreich und unter der massiven Bodenplatte. Ein lückenloser Grundleitungsplan ist das einzige Dokument, das in Momenten der Krise wie bei einem massiven Rückstau oder einem Rohrbruch den Unterschied zwischen einer gezielten Reparatur und einer teuren Großbaustelle macht.

Viele Immobilienbesitzer stehen jedoch vor dem Problem, dass die Unterlagen unvollständig sind oder die Realität im Boden längst nicht mehr mit den vergilbten Zeichnungen aus dem Baujahr übereinstimmt. Wir von Felix die Rohrreinigung erleben täglich, wie wertvoll eine präzise Darstellung der Abwasserleitungen ist, um Schäden schnell und kosteneffizient zu beheben.

Das steht im Grundleitungsplan

Was ist ein Grundleitungsplan?

Ein Grundleitungsplan für Abwasser ist ein technisches Dokument, das die gesamte horizontale Entwässerungsstruktur eines Grundstücks abbildet. Er zeigt den Weg des Abwassers von dem Moment an, in dem es die vertikalen Fallleitungen verlässt und in die im Erdreich verlegten Grundleitungen übergeht.

Dieses Dokument dient als zentrale Informationsquelle für Fachbetriebe, Versicherungen und Behörden. Er gibt Auskunft über den Verlauf der Leitungen und dokumentiert auch die physikalischen Eigenschaften des Systems. In einem professionellen Plan sind Materialien, Durchmesser, das Gefälle und die exakte Position jedes Schachtes verzeichnet. Ohne dieses Wissen wird jede Wartungsarbeit am Abwassersystem zum sprichwörtlichen Stochern im Nebel.

Bestandteile und Fachbegriffe im Entwässerungsplan

Um einen Entwässerungsplan im Grundriss richtig zu deuten, muss man die Sprache der Ingenieure verstehen. Ein zentraler Begriff ist dabei die Nennweite, abgekürzt als DN (Diamètre Nominal). Eine Angabe wie "DN 100" verrät uns, dass das Rohr einen Innendurchmesser von etwa 100 Millimetern hat. Dies ist für uns als Rohrreiniger entscheidend, um die passenden Reinigungsköpfe und Kamerasysteme auszuwählen.

Zudem unterscheidet ein korrekter Plan zwischen den verschiedenen Wasserarten. In modernen Trennsystemen werden Schmutzwasser (aus Toiletten und Waschbecken) und Regenwasser (von Dachflächen und Hofeinläufen) in getrennten Rohren geführt. Eine Verwechslung dieser Leitungen im Plan kann bei späteren Baumaßnahmen zu schweren Umweltauflagen oder Funktionsstörungen führen.

Darstellung der Abwasserleitungen: Symbole und Normen verstehen

Die Erstellung dieser Pläne unterliegt strengen Normen, insbesondere der DIN 1986-100. Diese sorgt dafür, dass ein Fachmann in Hamburg denselben Plan lesen kann wie ein Experte in München. Die Darstellung der Abwasserleitungen erfolgt über genormte Linientypen und Symbole, die eine schnelle Orientierung ermöglichen.

• Linienarten: Schmutzwasserleitungen werden in der Regel als durchgehende, fette Linien gezeichnet. Regenwasserleitungen erscheinen oft gestrichelt. Wenn ein Mischsystem vorliegt, wird dies durch spezielle Kürzel oder Farbcodes (oft Rot für Schmutzwasser und Blau für Regenwasser) verdeutlicht.
• Schächte und Übergaben: Ein Kreis mit einem integrierten Quadrat markiert meist einen Revisionsschacht (RS). Dieser ist der wichtigste Zugangspunkt für unsere Kameras und Reinigungsspiralen.
• Gefälleangaben: Zahlenwerte wie "1,5 %" oder "1:60" geben an, wie stark das Rohr geneigt ist. Ein korrektes Gefälle sorgt dafür, dass das Wasser schnell genug fließt, um Feststoffe mitzureißen, aber langsam genug, um das Rohr nicht "leerzuspülen" und die Feststoffe liegen zu lassen.
• Wer einen Entwässerungsplan betrachtet, wird zudem Angaben zur Einbautiefe finden. Diese sind oft als "Sohlenhöhe" (SH) im Verhältnis zu einem Fixpunkt oder über Normalhöhennull (NHN) angegeben.

Praktischer Nutzen: Ein Entwässerungsplan-Beispiel aus dem Alltag

Stellen Sie sich vor, Sie planen eine neue Terrasse oder einen Carport. Beim Ausheben der Fundamente stoßen die Bauarbeiter plötzlich auf ein orangefarbenes KG-Rohr, das in keiner Zeichnung verzeichnet ist. Ohne einen validen Plan müssen die Arbeiten gestoppt werden. Keiner weiß zunächst: Ist das eine aktive Abwasserleitung oder ein stillgelegtes Rohr? Führt es Schmutzwasser oder dient es der Drainage?

In einem solchen Szenario spart ein aktueller Grundleitungsplan Geld. Er zeigt sofort, ob das Rohr überbaut werden darf oder ob ein Mindestabstand eingehalten werden muss. Auch bei der gesetzlich vorgeschriebenen Dichtheitsprüfung (Zustands- und Funktionsprüfung) dient der Plan als Arbeitsgrundlage. Der Prüfer muss dokumentieren, welche Abschnitte er untersucht hat – ohne Plan ist eine rechtssichere Bescheinigung kaum möglich.

Zusammenfassung der wichtigsten Daten im Plan

Hier ist eine Übersicht der Informationen, die ein vollständiger Plan enthalten sollte:

Das Problem der "verschollenen" Pläne: Wenn die Dokumentation fehlt

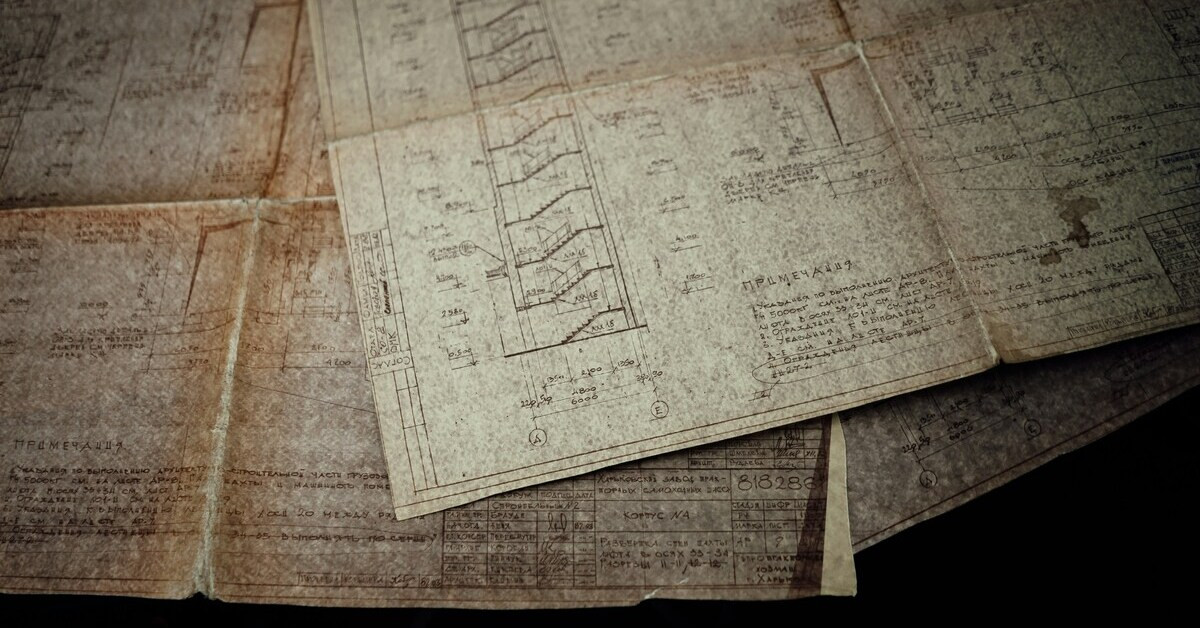

Bei älteren Immobilien ist die Dokumentationslage oft dürftig. Originalpläne sind im Laufe der Jahrzehnte verloren gegangen, oder es wurden Umbaumaßnahmen durchgeführt, die nie in den Bestandsplänen nachgetragen wurden. Ein Grundleitungsplan lässt sich dann nur schwer erstellen. Früher bedeutete das: Den Garten auf Verdacht aufgraben. Das ist heute zum Glück nicht mehr nötig. Die moderne Technik erlaubt es uns, durch Beton und Erdreich quasi hindurchzuschauen.

Die Lösung: Rohrortung als Schlüssel zum neuen Grundleitungsplan

Wenn Sie einen neuen Entwässerungsplan im Grundriss anfertigen lassen müssen, ist unsere professionelle Rohrortung der entscheidende Service. Wir führen eine hochauflösende Kanalkamera in das Rohrsystem ein. Der Kamerakopf ist mit einem Sender ausgestattet, der ein spezifisches elektromagnetisches Signal ausstrahlt. Während wir die Leitung von innen inspizieren und den Zustand bewerten, gehen wir oberirdisch mit einem Empfänger über Ihr Grundstück. Das Gerät zeigt uns exakt an, wo sich der Kamerakopf befindet und in welcher Tiefe er liegt.

Falls es sich um sehr alte Leitungen aus Gusseisen oder Stahl handelt, können wir diese direkt unter Strom setzen oder mit einer Sonde befahren, um den Verlauf über dem Boden metergenau zu markieren.

Mit diesen Daten lässt sich eine präzise Darstellung der Abwasserleitungen rekonstruieren.

Mit Fachwissen zu einer soliden Planerstellung

Ein Plan ist nur so gut wie die Daten, auf denen er basiert. Eine ungenaue Ortung kann dazu führen, dass bei späteren Bauarbeiten Leitungen beschädigt werden. Wir von Felix die Rohrreinigung kombinieren die Ortung immer mit einer visuellen Zustandsprüfung. Dabei sehen wir nicht nur, wo das Rohr liegt, sondern auch, in welchem Zustand es ist.

Oft entdecken wir bei der Ortung für einen neuen Plan ganz nebenbei versteckte Mängel wie Risse, Wurzeleinwuchs oder Muffenversätze. Diese Informationen fließen in unsere Beratung ein, sodass Sie am Ende nicht nur einen Papierplan in den Händen halten, sondern auch die Gewissheit haben, dass Ihr System einwandfrei funktioniert.

Ein verlässlicher Plan ist Ihr Schutzschild gegen unvorhersehbare Kosten und rechtliche Unsicherheiten. Ob Sie eine Dichtheitsprüfung nachweisen müssen, einen Umbau planen oder einfach für den Ernstfall gerüstet sein wollen – wir unterstützen Sie dabei, das "Gedächtnis" Ihrer Immobilie wiederherzustellen.

Verlassen Sie sich nicht auf Vermutungen oder veraltete Skizzen. Wir bringen Licht ins Dunkel Ihrer Grundleitungen und liefern Ihnen die exakten Daten für Ihre Dokumentation.

• Professionelle Rohrortung: Präzise Bestimmung von Verlauf und Tiefe.
• TV-Inspektion: Zustandsanalyse inklusive digitaler Dokumentation.
• Fachberatung: Hilfe bei der Interpretation und Erstellung von Entwässerungsplänen.
• Zerstörungsfreie Suche: Kein unnötiges Aufgraben Ihres Gartens.

Felix die Rohrreinigung – Ihr Partner für Transparenz unter der Bodenplatte. Jetzt kontaktieren
